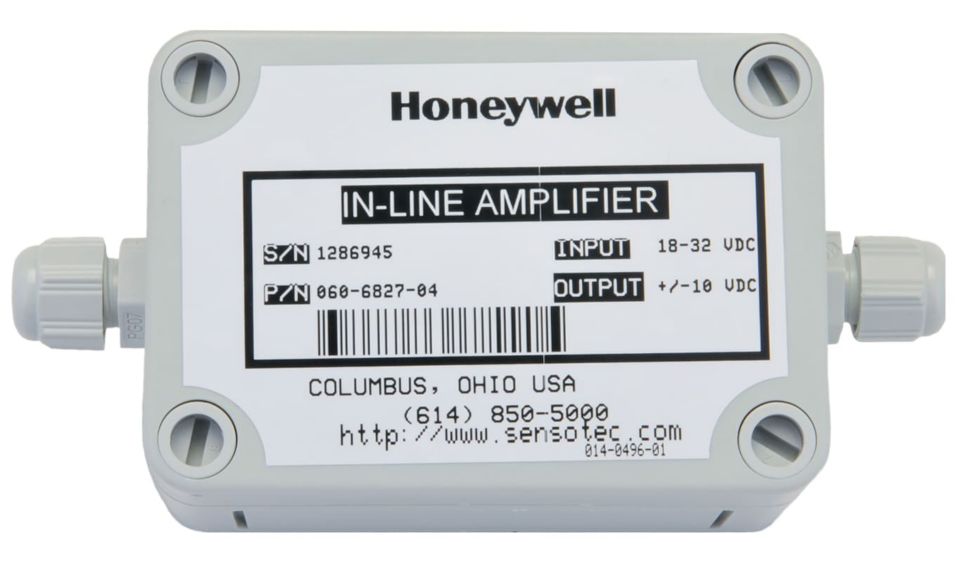

Inline-Verstärker

UV-10-Serie

Dehnungsmessstreifenverstärker. ±10 VDC-Dreidrahtausgang. Programmierbare Verstärkungseinstellungen. Breiter Anpassungsbereich auf der Null

Das Verstärkermodell UV-10 bietet eine stark regulierte Brückenerregungsspannung für den Aufnehmer und wandelt das Millivolt-Signal des Aufnehmers in ein ±10 VDC-Signal. Der Universal Inline verfügt über zwei wählbare Erregungsspannungen, programmierbare Verstärkungseinstellungen, einen großen Einstellbereich auf der Null und ein gepuffertes festes Nebenschlusskalibrierungsrelais für eine schnelle Kalibrierung.

Merkmale
  • Dehnungsmessstreifensensorverstärker
  • ±10 VDC-Dreidrahtausgang
  • 3 V, 5 V oder 10 V Erregungsspannungen bei 70 mA
  • Versorgungsspannung 18 VDC bis 32 VDC
  • NEMA 4 Gehäuse
  • Erhöht das Signal-Rausch-Verhältnis in Umgebungen mit starkem Rauschen
  • Auswirkungen von Spannungsabfällen bei Erregungsquellen werden vermieden
  • Signale können von niedrigen Impedanz-Quellen aus ans Datensystem gesendet werden
