増幅型エアフローセンサ

HAFシリーズ - 高フロー

補償済み ±50 SCCM~±750 SCCM - アナログまたはデジタル出力 10 SLPM~300 SLPM - デジタル出力

ハネウェルZephyr™ HAFシリーズセンサは、規定されたフルスケール流量、および補償温度範囲内で気流を検出するためのデジタルインターフェースを提供します。このセンサは、熱的に絶縁されたヒータと温度検出素子により、空気やガスの流れに高速に反応できます。

Zephyrセンサは、空気と非腐食性気体の質量流量の測定用に設計されています。

10 SLPM~300 SLPM

標準流量範囲は10SLPM、15SLPM、20SLPM、50SLPM、100SLPM、200SLPM、300SLPMで、カスタムの流量範囲にも対応可能です。このセンサは、基板上の特定用途向け集積回路(ASIC)を用いて、完全にキャリブレーションおよび温度補正されています。

HAFシリーズは、0 °C~50 °C [32 °F~122 °F] の温度範囲全体にわたってキャリブレーションされています。最先端のASICベースの補償により、1msの応答時間でデジタル(I2C)出力が提供されます。

±50 SCCM~±750 SCCM

標準型フローレンジには、±50、±100、±200、±400、±750 SCCMがあります。カスタムフローレンジもご利用いただけます。このセンサは、基板上の特定用途向け集積回路(ASIC)を用いて、完全にキャリブレーションおよび温度補正されています。

HAFシリーズの補正温度範囲は0°C~50°C [32°F~122°F]、操作温度範囲は -20°C~70°C [-4°F~158°F] です。最先端のASICベースの補償により、1msの応答時間でデジタル(I2C)出力が提供されます。

これらのセンサは、熱伝導原理を利用して質量流量を測定します。このセンサは、プラチナおよびシリコン窒化物の薄膜を堆積した温度検出抵抗を備えた、マイクロエレクト​​ロニクスおよびMEMS(マイクロ・エレクトロ・メカニカル・システム)のマイクロブリッジから構成されています。MEMSセンシングダイは、正確かつ慎重に設計された流量チャンネルに設置され、流量に対して再現性のある応答性を実現します。

Zephyrセンサは、高い信頼性、高精度、再現性のある測定に加え、各種アプリケーションに特定してセンサのオプションをカスタマイズする機能も備えています。これらの製品は、安定した基板と頑強なハウジングの組み合わせにより、非常に堅牢な造りとなっています。製品はISO 9001規格に準拠して設計・製造されています。

データシート
名前
説明
ファイルサイズ
日付
サイズ
ハネウェルゼファー™デジタルエアフローセンサHAFシリーズ-高精度:10 SLPM、15 SLPM、20 SLPM,50 SLPM、100 SLPM、200 SLPM、300 SLPM
application/pdf 1.7 MB
1/3/2022
1.7 MB
マニュアル・ガイド
名前
説明
ファイルサイズ
日付
サイズ
Airflow sensors contain advanced microstructure technology to provide a sensitive and fast responseto flow, amount/direction of air or other gases. Potential applications include HVAC, gas metering, chromatography, vent hoods, and medical equipment.
application/pdf 4.14 MB
5/24/2021
4.14 MB
設置手順
名前
説明
ファイルサイズ
日付
サイズ
Honeywell Zephyr™ Digital Airflow Sensors: HAF Series-High Accuracy, �50 SCCM to �750 SCCM Installation Instructions
application/pdf 524.05 KB
5/24/2021
524.05 KB
CADモデル
名前
説明
ファイルサイズ
日付
サイズ
HAF Series - High Flow CAD Models - grouped
application/zip 796.24 KB
6/1/2021
796.24 KB
ブローシャ―
名前
説明
ファイルサイズ
日付
サイズ
Sensors and Switches for Medical Applications
application/pdf 2.38 MB
6/1/2021
2.38 MB
Embedded Products in Hospital Applications
application/pdf 4.7 MB
5/24/2021
4.7 MB
Controlling the Future with Technology
application/pdf 11.81 MB
8/17/2022
11.81 MB
テクニカルノート
名前
説明
ファイルサイズ
日付
サイズ
Mass Flow Sensors: Mass Flow versus Volumetric Flow and Flow Rate Unit Conversions
application/pdf 192.45 KB
5/24/2021
192.45 KB
Pressure or Airflow Sensors?
application/pdf 560.47 KB
5/24/2021
560.47 KB
Mass Airflow Sensors Particle Contamination and Filter Manufacturers
application/pdf 100.21 KB
5/24/2021
100.21 KB
Gas Media Compatibility & Correction Factors
application/pdf 97.66 KB
5/24/2021
97.66 KB
Airflow Sensor Glossary of Terms
application/pdf 156.26 KB
5/24/2021
156.26 KB
Energy and Environmental Design Trends
application/pdf 828.15 KB
5/24/2021
828.15 KB
Mass Airflow Sensors Measuring Low Differential Pressures Altitude and Gas Density Correction
application/pdf 86.49 KB
5/24/2021
86.49 KB
工業製品ラインカード --
application/pdf 2.24 MB
10/25/2022
2.24 MB
カタログ
名前
説明
ファイルサイズ
日付
サイズ
Honeywell Zephyr™ Airflow Sensors, HAF Series-High Accuracy, ±50 SCCM to ±750 SCCM
application/pdf 82.4 KB
5/24/2021
82.4 KB
アプリケーション・ノート
名前
説明
ファイルサイズ
日付
サイズ
センサとスイッチ:医療用途向けソリューション
application/pdf 1.31 MB
11/23/2021
1.31 MB
より健康的な空気とHVACシステムのためのソリューション
application/pdf 3.88 MB
5/31/2022
3.88 MB
Honeywell Zephyr™ Analog and Digital Airflow Sensors: HAF Series-High Accuracy, �50 SCCM to �750 SCCM
application/pdf 488.55 KB
5/24/2021
488.55 KB
Sensors in Anesthesia Machines
application/pdf 2.3 MB
5/24/2021
2.3 MB
人工呼吸器用ソリューション
application/pdf 2.78 MB
11/25/2021
2.78 MB
Sensors in Sleep Apnea Machines
application/pdf 1.88 MB
5/24/2021
1.88 MB
Sensors and Switches for HVAC Applications
application/pdf 4.51 MB
5/24/2021
4.51 MB
製品写真
名前
説明
ファイルサイズ
日付
サイズ

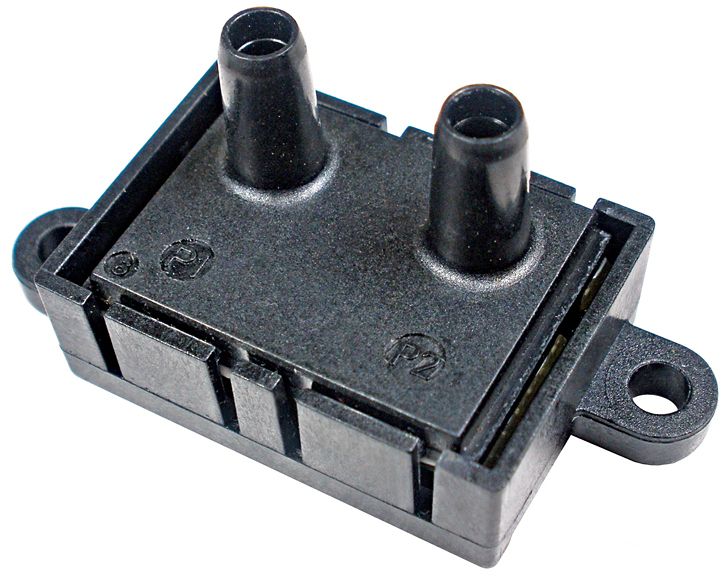

LF port housing highres photo
image/jpeg 284.52 KB
5/24/2021
284.52 KB
LF port housing lowres photo
image/jpeg 24.96 KB
5/24/2021
24.96 KB
SS port housing lowres photo
image/jpeg 16.12 KB
5/24/2021
16.12 KB
SF port housing lowres photo
image/jpeg 17.27 KB
5/24/2021
17.27 KB

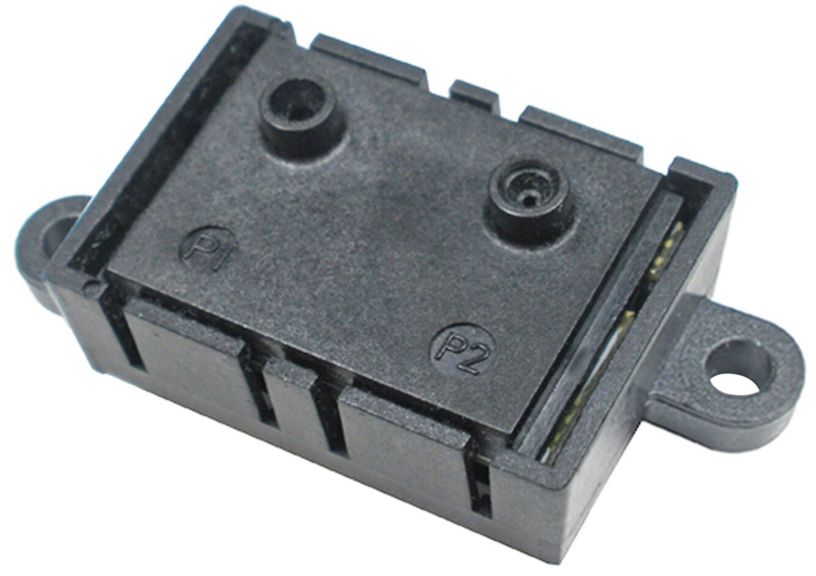

SF port housing highres photo
image/jpeg 125.67 KB
5/24/2021
125.67 KB

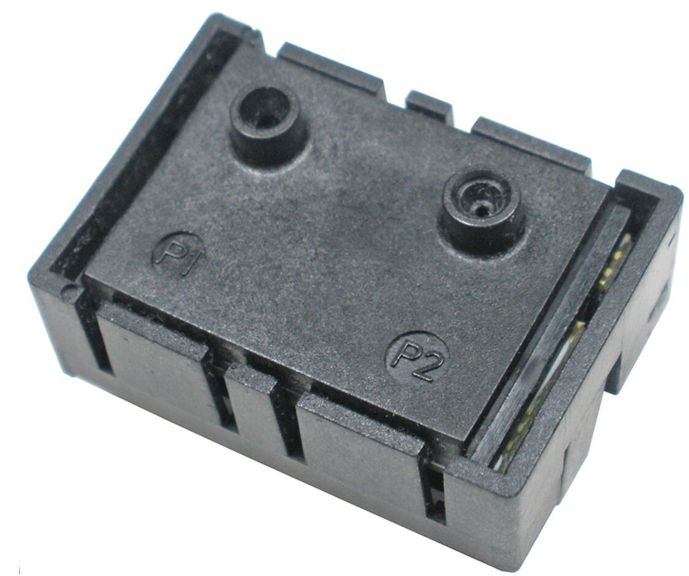

SS port housing highres photo
image/jpeg 138.84 KB
5/24/2021
138.84 KB
HAF Series - High Flow Product Photo - grouped
application/zip 600.51 KB
6/1/2021
600.51 KB
名前
説明
ファイルサイズ
日付
サイズ
センサとスイッチ:医療用途向けソリューション
1.31 MB
11/23/2021
1.31 MB
Mass Flow Sensors: Mass Flow versus Volumetric Flow and Flow Rate Unit Conversions
192.45 KB
5/24/2021
192.45 KB
Airflow sensors contain advanced microstructure technology to provide a sensitive and fast responseto flow, amount/direction of air or other gases. Potential applications include HVAC, gas metering, chromatography, vent hoods, and medical equipment.
4.14 MB
5/24/2021
4.14 MB
LF port housing highres photo
284.52 KB
5/24/2021
284.52 KB
LF port housing lowres photo
24.96 KB
5/24/2021
24.96 KB
SS port housing lowres photo
16.12 KB
5/24/2021
16.12 KB
Pressure or Airflow Sensors?
560.47 KB
5/24/2021
560.47 KB
Mass Airflow Sensors Particle Contamination and Filter Manufacturers
100.21 KB
5/24/2021
100.21 KB
SF port housing lowres photo
17.27 KB
5/24/2021
17.27 KB
Gas Media Compatibility & Correction Factors
97.66 KB
5/24/2021
97.66 KB
SF port housing highres photo
125.67 KB
5/24/2021
125.67 KB
Sensors and Switches for Medical Applications
2.38 MB
6/1/2021
2.38 MB
Embedded Products in Hospital Applications
4.7 MB
5/24/2021
4.7 MB
より健康的な空気とHVACシステムのためのソリューション
3.88 MB
5/31/2022
3.88 MB
Airflow Sensor Glossary of Terms
156.26 KB
5/24/2021
156.26 KB
HAF Series - High Flow CAD Models - grouped
796.24 KB
6/1/2021
796.24 KB
Honeywell Zephyr™ Analog and Digital Airflow Sensors: HAF Series-High Accuracy, �50 SCCM to �750 SCCM
488.55 KB
5/24/2021
488.55 KB
Honeywell Zephyr™ Airflow Sensors, HAF Series-High Accuracy, ±50 SCCM to ±750 SCCM
82.4 KB
5/24/2021
82.4 KB
Energy and Environmental Design Trends
828.15 KB
5/24/2021
828.15 KB
Sensors in Anesthesia Machines
2.3 MB
5/24/2021
2.3 MB
Mass Airflow Sensors Measuring Low Differential Pressures Altitude and Gas Density Correction
86.49 KB
5/24/2021
86.49 KB
人工呼吸器用ソリューション
2.78 MB
11/25/2021
2.78 MB
Sensors in Sleep Apnea Machines
1.88 MB
5/24/2021
1.88 MB
ハネウェルゼファー™デジタルエアフローセンサHAFシリーズ-高精度:10 SLPM、15 SLPM、20 SLPM,50 SLPM、100 SLPM、200 SLPM、300 SLPM
1.7 MB
1/3/2022
1.7 MB
Sensors and Switches for HVAC Applications
4.51 MB
5/24/2021
4.51 MB
Honeywell Zephyr™ Digital Airflow Sensors: HAF Series-High Accuracy, �50 SCCM to �750 SCCM Installation Instructions
524.05 KB
5/24/2021
524.05 KB
SS port housing highres photo
138.84 KB
5/24/2021
138.84 KB
HAF Series - High Flow Product Photo - grouped
600.51 KB
6/1/2021
600.51 KB
Controlling the Future with Technology
11.81 MB
8/17/2022
11.81 MB
工業製品ラインカード --
2.24 MB
10/25/2022
2.24 MB
名前
説明
ファイルサイズ
日付
サイズ
ハネウェルゼファー™デジタルエアフローセンサHAFシリーズ-高精度:10 SLPM、15 SLPM、20 SLPM,50 SLPM、100 SLPM、200 SLPM、300 SLPM
1.7 MB
1/3/2022
Airflow sensors contain advanced microstructure technology to provide a sensitive and fast responseto flow, amount/direction of air or other gases. Potential applications include HVAC, gas metering, chromatography, vent hoods, and medical equipment.
4.14 MB
5/24/2021
Honeywell Zephyr™ Digital Airflow Sensors: HAF Series-High Accuracy, �50 SCCM to �750 SCCM Installation Instructions
524.05 KB
5/24/2021
HAF Series - High Flow CAD Models - grouped
796.24 KB
6/1/2021
Sensors and Switches for Medical Applications
2.38 MB
6/1/2021
Embedded Products in Hospital Applications
4.7 MB
5/24/2021
Controlling the Future with Technology
11.81 MB
8/17/2022
Mass Flow Sensors: Mass Flow versus Volumetric Flow and Flow Rate Unit Conversions
192.45 KB
5/24/2021
Pressure or Airflow Sensors?
560.47 KB
5/24/2021
Mass Airflow Sensors Particle Contamination and Filter Manufacturers
100.21 KB
5/24/2021
Gas Media Compatibility & Correction Factors
97.66 KB
5/24/2021
Airflow Sensor Glossary of Terms
156.26 KB
5/24/2021
Energy and Environmental Design Trends
828.15 KB
5/24/2021
Mass Airflow Sensors Measuring Low Differential Pressures Altitude and Gas Density Correction
86.49 KB
5/24/2021
工業製品ラインカード --
2.24 MB
10/25/2022
Honeywell Zephyr™ Airflow Sensors, HAF Series-High Accuracy, ±50 SCCM to ±750 SCCM
82.4 KB
5/24/2021
センサとスイッチ:医療用途向けソリューション
1.31 MB
11/23/2021
より健康的な空気とHVACシステムのためのソリューション
3.88 MB
5/31/2022
Honeywell Zephyr™ Analog and Digital Airflow Sensors: HAF Series-High Accuracy, �50 SCCM to �750 SCCM
488.55 KB
5/24/2021
Sensors in Anesthesia Machines
2.3 MB
5/24/2021
人工呼吸器用ソリューション
2.78 MB
11/25/2021
Sensors in Sleep Apnea Machines
1.88 MB
5/24/2021
Sensors and Switches for HVAC Applications
4.51 MB
5/24/2021
LF port housing highres photo
284.52 KB
5/24/2021
LF port housing lowres photo
24.96 KB
5/24/2021
SS port housing lowres photo
16.12 KB
5/24/2021
SF port housing lowres photo
17.27 KB
5/24/2021
SF port housing highres photo
125.67 KB
5/24/2021
SS port housing highres photo
138.84 KB
5/24/2021
HAF Series - High Flow Product Photo - grouped
600.51 KB
6/1/2021
SKU
Description
alt
HAFBLF0050C4AX5
alt
HAFBLF0050CAAX5
alt
HAFBLF0200C2AX3
alt
HAFBLF0200C2AX5
AIRFLOW SENSOR
alt
HAFBLF0200C4AX3
alt
HAFBLF0200C4AX5
AIRFLOW SENSOR
alt
HAFBLF0200CAAX3
alt
HAFBLF0200CAAX5
AIRFLOW SENSOR
alt
HAFBLF0750C4AX5
alt
HAFBLF0750CAAX5
SKU
Description
alt
HAFBLF0050C4AX5
alt
HAFBLF0050CAAX5
alt
HAFBLF0200C2AX3
alt
HAFBLF0200C2AX5
AIRFLOW SENSOR
alt
HAFBLF0200C4AX3
alt
HAFBLF0200C4AX5
AIRFLOW SENSOR
alt
HAFBLF0200CAAX3
alt
HAFBLF0200CAAX5
AIRFLOW SENSOR
alt
HAFBLF0750C4AX5
alt
HAFBLF0750CAAX5
