ドーナツ型ロードセル

モデル3719

ボルトおよびエンジン マウントフォースセンサ コンパクトで高出力 ボルトとナットの締め付けトルクに影響されません。

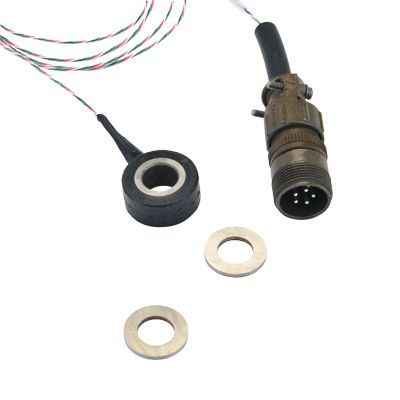

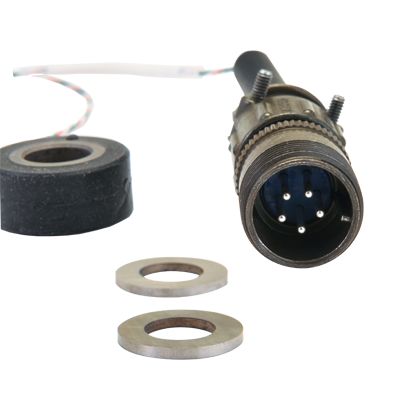

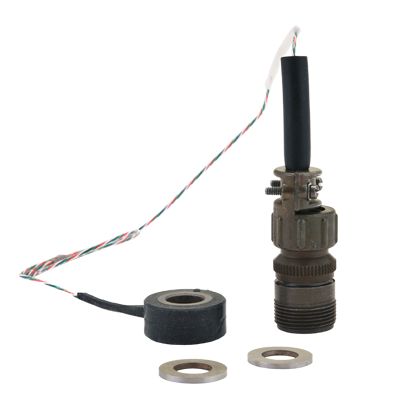

ボルト軸力センサは、基本的に中空圧縮ひずみゲージロードセルであるもう1つの独自のトランスデューサです。ほとんどのひずみゲージインジケータで使用するように設計されています。ボルトフォースセンサは、次の3ピース アセンブリで構成されています。1. 片側に傾斜を付けた大型の硬化/アースフラットワッシャ、2. センサ、3. 小型の硬化/アースワッシャ 3つの部品は、さまざまな用途に合わせて組み立てられています。

大型ワッシャは、センサをフォースアプリケーション ツールから分離します。このワッシャの斜めの穴は、常にセンサから離れた向きになっており、ボルトヘッド半径のクリアランスを提供します。トルクレンチを使用すると、トルクと締め付け力の曲線を生成できます。3719ボルト軸力センサは、ファスナの引張荷重によってセンサの圧縮荷重が誘導されるファスナテストで使用するように設計されています。ボルト軸力センサは、設計されたサイズのファスナと一緒に使用する必要があります。

機能
  • コンパクト
  • 高出力
  • ボルトサイズ番号6から2inおよび最大20mm用の標準モデル
  • センサおよびワッシャ - カーペンター440Cステンレス鋼
  • ボルトまたはナットに適用されたトルクの影響を受けません。
