温度と振動加速度計

温度 & 振動 - モデルMAT53シリーズ

汎用加速度計 2Hz〜10kHz 温度(電流値)&振動(mV)出力

モデルMAT53シリーズの増幅型の圧電加速度計は、温度センサと一体化して設計されており、ラボ試験、モード解析、温度と速度の振動を同時に測定する必要のある試験セルなど、産業試験およびオートメーション環境向けに設計されています。振動速度の定電流定出力インピーダンスと温度出力の電流出力とを組み合わせ、高負荷キャパシタンスが可能になり、低コストケーブルで長期実行ができ、データの劣化がありません。耐震要素は取り付け台から機械的に分離させているので、ベースひずみ感度は低くなっています。非磁性ステンレススチール製の加速度計は、超低磁場感受性およびシールドデータを持ち、高精度および高信頼性のデータ出力を提供します。コネクタあるいは統合型ステンレススチール外装ケーブル、予想される温度や振動のレベルに合わせた多様なダイナミックレンジを含む数多くの構造とオプションが揃っています。

機能
  • 温度および振動 デュアル出力
  • 有効周波数範囲:2Hz~10kHz
  • IEPE 出力
  • 低ベースひずみ感度
  • 温度用電流O/P
  • ステンレススチール オーバーブレイド PTFEケーブル
  • ステンレススチール外装ケーブルあるいは3ピン コネクタ 電気オプション

その他

  • 電気的終端
    • 5m 統合 4コア ステンレス鋼 オーバーブレイドPVCケーブル
  • コネクタ
    • 上部引き出し
  • 重量
    • 0.11kg [3.85oz]
  • バイアス電圧
    • 12 Vdc
  • 材質
    • ステンレススチール
  • 供給電圧
    • 18V〜30V
  • 製品
    • 060-J612-01
  • ケーブル長
    • 4.9m [16ft]
  • 感度
    • 100mV/G±10%
  • 注文コード
    • AG931GH、17B
  • ケーブル
    • ステンレススチール オーバーブレイドPTFE
  • 温度(動作時)
    • -12°C~138°C [-10°F~280°F]
  • 入力
    • 定電流
  • 取り付けトルク
    • 8N m [6ft-lb]
  • 周波数範囲
    • 2Hz~5kHz ±5%
  • 組合せコネクタ
    • MH008
  • シーリング
    • IP67/NEMA 4
  • 範囲
    • 100mV/G
  • 装着ベース共振
    • 18Hz
  • シリーズ名
    • MAT53
  • UNSPSC Commodity
    • 加速度計
  • 電気ノイズ
    • 最大 0.3mG
  • 温度感度
    • 10mV/°F
  • 増幅直線性
    • 直線性1 %以上
  • 製品寸法
    • 24.892mmA/F x 長さ 38.1mm [0.98in A/F x 長さ 1.5in]
  • ダイナミックレンジ
    • ±80G
  • 横感度
    • 5%未満
  • 絶縁
    • 免震
  • UNSPSCコード
    • 41113639

その他

  • 電気的終端
    • 5m 統合 4コア ステンレス鋼 オーバーブレイドPVCケーブル
  • コネクタ
    • 上部引き出し
  • 重量
    • 0.11kg [3.85oz]
  • バイアス電圧
    • 12 Vdc
  • 材質
    • ステンレススチール
  • 供給電圧
    • 18V〜30V
  • 製品
    • 060-J612-01
  • ケーブル長
    • 4.9m [16ft]
  • 感度
    • 100mV/G±10%
  • 注文コード
    • AG931GH、17B
  • ケーブル
    • ステンレススチール オーバーブレイドPTFE
  • 温度(動作時)
    • -12°C~138°C [-10°F~280°F]
  • 入力
    • 定電流
  • 取り付けトルク
    • 8N m [6ft-lb]
  • 周波数範囲
    • 2Hz~5kHz ±5%
  • 組合せコネクタ
    • MH008
  • シーリング
    • IP67/NEMA 4
  • 範囲
    • 100mV/G
  • 装着ベース共振
    • 18Hz
  • シリーズ名
    • MAT53
  • UNSPSC Commodity
    • 加速度計
  • 電気ノイズ
    • 最大 0.3mG
  • 温度感度
    • 10mV/°F
  • 増幅直線性
    • 直線性1 %以上
  • 製品寸法
    • 24.892mmA/F x 長さ 38.1mm [0.98in A/F x 長さ 1.5in]
  • ダイナミックレンジ
    • ±80G
  • 横感度
    • 5%未満
  • 絶縁
    • 免震
  • UNSPSCコード
    • 41113639
  • 電気的終端 : 5m 統合 4コア ステンレス鋼 オーバーブレイドPVCケーブル
  • コネクタ : 上部引き出し
  • 重量 : 0.11kg [3.85oz]
  • バイアス電圧 : 12 Vdc
  • 材質 : ステンレススチール
  • 供給電圧 : 18V〜30V
  • 製品 : 060-J612-01
  • ケーブル長 : 4.9m [16ft]
  • 感度 : 100mV/G±10%
  • 注文コード : AG931GH、17B
  • ケーブル : ステンレススチール オーバーブレイドPTFE
  • 温度(動作時) : -12°C~138°C [-10°F~280°F]
  • 入力 : 定電流
  • 取り付けトルク : 8N m [6ft-lb]
  • 周波数範囲 : 2Hz~5kHz ±5%
  • 組合せコネクタ : MH008
  • シーリング : IP67/NEMA 4
  • 範囲 : 100mV/G
  • 装着ベース共振 : 18Hz
  • シリーズ名 : MAT53
  • UNSPSC Commodity : 加速度計
  • 電気ノイズ : 最大 0.3mG
  • 温度感度 : 10mV/°F
  • 増幅直線性 : 直線性1 %以上
  • 製品寸法 : 24.892mmA/F x 長さ 38.1mm [0.98in A/F x 長さ 1.5in]
  • ダイナミックレンジ : ±80G
  • 横感度 : 5%未満
  • 絶縁 : 免震
  • UNSPSCコード : 41113639
データシート
名前
説明
ファイルサイズ
日付
サイズ
Test & Measurement Model MAT53 Accelerometer Datasheet
application/pdf 148.99 KB
5/24/2021
148.99 KB
Accelerometer Mating Connector/Cable Assembly Datasheet
application/pdf 320.71 KB
5/24/2021
320.71 KB
Test & Measurement Accelerometer Accessories Datasheet
application/pdf 320.71 KB
5/24/2021
320.71 KB
ブローシャ―
名前
説明
ファイルサイズ
日付
サイズ
T&M Overview Brochure
application/pdf 418.77 KB
5/24/2021
418.77 KB
製品写真
名前
説明
ファイルサイズ
日付
サイズ
Temperature & Vibration - Model MAT53 Series Product Photo
application/zip 361.34 KB
6/1/2021
361.34 KB
その他
名前
説明
ファイルサイズ
日付
サイズ

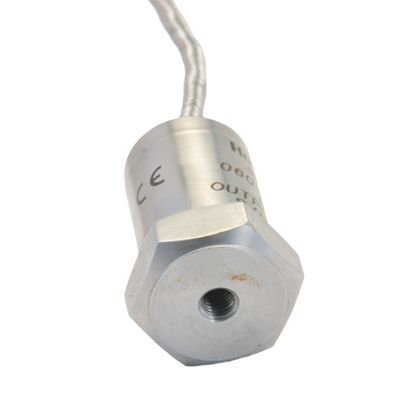

Model MAT53 Bottom View
image/png 69.65 KB
5/24/2021
69.65 KB

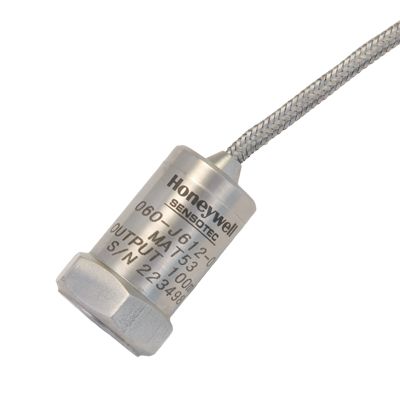

Model MAT53 Top Angle View
image/png 72.61 KB
5/24/2021
72.61 KB
Model MAT53 lowres photo
image/jpeg 10.95 KB
5/24/2021
10.95 KB
Model MAT53 highres photo
image/jpeg 59.53 KB
5/24/2021
59.53 KB
Model MAT53 Bottom Angle View
image/png 80.38 KB
5/24/2021
80.38 KB

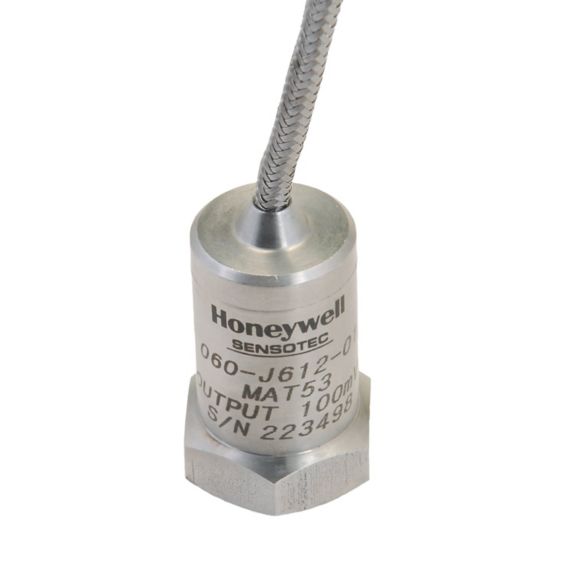

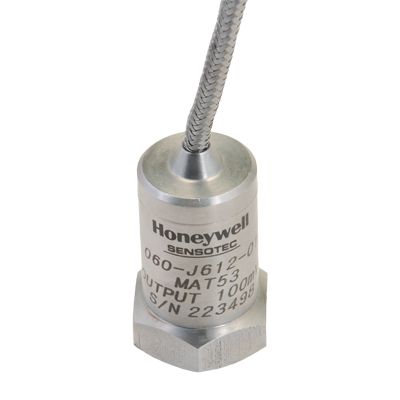

Model MAT53 Front View
