리졸버

3인치 시리즈

다수의 하우징 및 로터리 변압기로 구성된 리졸버. 3가지 지름. 1X: 1배속 및 16배속 중복 변압기(360°+ 기계식)

방위, 항공우주, 의료 및 산업용에서 잠재적인 사용을 위해 정확성, 신뢰성, 반복성 및 내구성이 뛰어난 로타리 및 각도 절대 위치 센서가 필요한 제조업체에 적합합니다. Honeywell Hawk͐2: 정밀한 모션 제어를 위해 360° 비접촉 각도 위치 감지 및 향상된 정확도(±각분)를 제공하는 리졸버입니다.

리졸버는 기계적인 샤프트 위치를 실제 샤프트 각도를 나타내는 전기 신호로 변환합니다. 이 제품은 고정자에 기계적으로 90° 변위된 2상 권선이 있는 가변 변압기입니다. 출력은 90° 변위된 2개의 사인파로 구성됩니다.

리졸버는 전자 기기를 포함하지 않아서 혹한 환경에서 성능 변동의 영향을 받지 않기 때문에 일반적으로 전자 센서(광학 엔코더, 포텐셔미터, 자기 엔코더/센서 등)보다 우선적으로 선택됩니다. 리졸버는 본질적으로 방사선 경화되어 내구성이 뛰어난 EMC(전자기 호환성) 성능을 제공합니다.

고객에게 제공되는 가치
  • 제품 납품: Honeywell은 모든 표준 구성에 동일한 구성 요소를 사용하므로 생산 품질 표준에 맞는 장치를 제조하는 데 경쟁업체에서는 20~22주가 걸리는 데 반해 12주 내에 제조할 수 있습니다
  • 맞춤 제작 가능: Honeywell의 제조 공정 및 사용 가능한 다양한 기능을 통해 고객은 제품을 사용 목적에 맞게 그리고 필요한 크기로 맞출 수 있습니다.
  • 글로벌 지원: Honeywell은 글로벌 입지에 힘입어 고객에게 제품 및 애플리케이션 즉각 지원합니다. 반면 많은 리졸버 경쟁업체에서는 해당 제조 지역에서만 지원을 제공하거나 제조 영역 외부에서 제한적으로 지원할 뿐입니다.
  • 엔지니어링 전문성: Honeywell은 뛰어난 정확성, 안정성 및 내구성을 지닌 리졸버를 30년 이상 제공한 이력이 있습니다.
차별 요소
  • 다중 구성: 회전식 변압기가 있는 팬케이크(빈 하우징 및 간편 하우징), 전체 하우징 및 구성
  • 작동 온도 범위: -50.8 °C ~ 93.3 °C [-60 °F ~ 200 °F]
  • 자극 주파수 범위: 800 Hz ~ 5000 Hz
  • 자극 전압 범위: 3 V ~ 15 V
  • 충격: 50 g, 11 ms
  • 진동: 15 g, 10 Hz ~ 2000 Hz
  • 맞춤형 트림
  • 맞춤형 허브/하우징
  • 맞춤형 중복 브러시리스 버전(동일한 하우징 내에 2개의 독립적인 리졸버)
  • 티타늄 하우징
  • 360°+ 회전용 변압기(연속)
데이터시트
Name
Description
File Size
Date
Size
Honeywell Hawk™ Resolvers, 3-in Series, Multiple Configurations
application/pdf 636.6 KB
9/15/2021
636.6 KB
매뉴얼 및 가이드
Name
Description
File Size
Date
Size
Position Sensors Product Range Guide
application/pdf 4.85 MB
10/4/2021
4.85 MB
설치 안내
Name
Description
File Size
Date
Size
50075128: Honeywell Hawk™ Resolvers, 3-in Series, Multiple Configurations
application/pdf 433.86 KB
9/15/2021
433.86 KB
어플리케이션 노트
Name
Description
File Size
Date
Size
Defence Ground Vehicles -
application/pdf 872.87 KB
10/25/2022
872.87 KB
Honeywell Hawk™ Resolvers, 1-in Series and 3-Inch Series
application/pdf 75.44 KB
9/15/2021
75.44 KB
제품 사진
Name
Description
File Size
Date
Size
D30D12XGASNTB highres photo.jpg
image/jpeg 666.03 KB
9/14/2021
666.03 KB

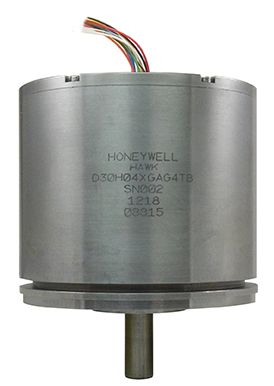

D30H04XGAG4TB lowres photo.jpg
