인라인 증폭기

UBP-10 시리즈

범용 양극형 스트레인 게이지. 인라인 배선에 24 ~ 32 단일 전압 공급. 프로그래밍 가능한 게인 설정. 영점에 대한 넓은 조정 범위

모델 UBP-10 양극 인라인 증폭기는 트랜스듀서에 엄격하게 조정된 브리지 자극을 전달하고 ±10Vdc 신호에 대한 트랜스듀서의 밀리볼트 신호를 바꿉니다. (-)출력은 공급 전압의 약 1/3에 편향되어 있습니다. 출력은 (-)출력 기준 전압에서 0Vdc에서 10Vdc로 스윙합니다. 범용 인라인 증폭기는 세 개의 선택 가능한 자극 전압, 프로그램 가능한 감도 조정, 영점에서의 다양한 조절 범위 및 빠른 보정을 위한 완충 고체 션트 보정 릴레이가 특징입니다.

기능
  • 새로운 설계에서 사용되지 않고 교체용으로만
  • 스트레인 게이지 센서 증폭기
  • ±5Vdc 출력
  • ±15Vdc 공급 전압
  • NEMA 4 하우징
  • 선택 가능한 자극 전압: 3V, 5V 또는 10V @ 70mA
  • 전기 잡음 환경에서 신호 대 잡음 비율 증가
  • 자극원 내의 전압 강하 효과 제거
  • 신호가 낮은 임피던스 소스에서 데이터 시스템으로 전송 가능
데이터시트
Name
Description
File Size
Date
Size
Model UBP Universal Bi-Polar In-Line Amplifier Datasheet
application/pdf 247.06 KB
9/14/2021
247.06 KB
Test & Measurement Instrumentation Accessories Datasheet
application/pdf 653.02 KB
9/14/2021
653.02 KB
매뉴얼 및 가이드
Name
Description
File Size
Date
Size
Model UBP
application/pdf 411.7 KB
9/15/2021
411.7 KB
제품 사진
Name
Description
File Size
Date
Size
UBP-10 Series Product Photo
application/zip 341.14 KB
9/14/2021
341.14 KB
Others
Name
Description
File Size
Date
Size
Model UBP_lowres_photo
image/jpeg 18.92 KB
9/14/2021
18.92 KB
Model UBP-10 Front View
image/png 62.51 KB
9/14/2021
62.51 KB

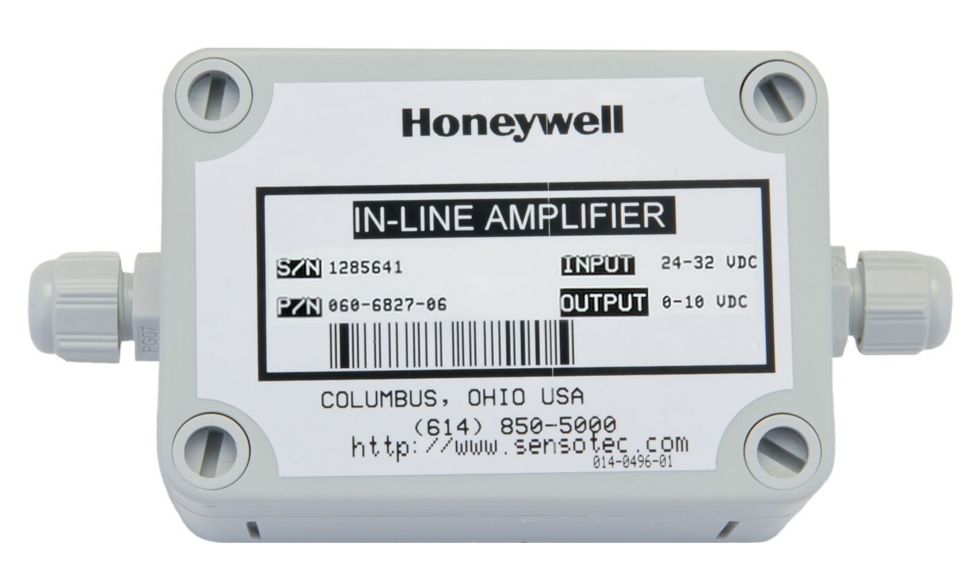

Model UBP_highres_photo
image/jpeg 102.29 KB
9/14/2021
102.29 KB
Model UBP-10 Bottom View
image/png 89.71 KB
9/14/2021
89.71 KB

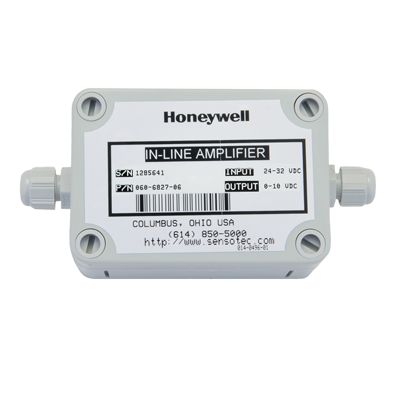

Model UBP-10 Top View
image/png 81.54 KB
9/14/2021
81.54 KB
Name
Description
File Size
Date
Size
UBP-10 Series Product Photo
341.14 KB
9/14/2021
341.14 KB
Model UBP_lowres_photo
18.92 KB
9/14/2021
18.92 KB
Model UBP-10 Front View
62.51 KB
9/14/2021
62.51 KB
Model UBP Universal Bi-Polar In-Line Amplifier Datasheet
247.06 KB
9/14/2021
247.06 KB
Model UBP_highres_photo
102.29 KB
9/14/2021
102.29 KB
Model UBP
411.7 KB
9/15/2021
411.7 KB
Model UBP-10 Bottom View
89.71 KB
9/14/2021
89.71 KB
Test & Measurement Instrumentation Accessories Datasheet
653.02 KB
9/14/2021
653.02 KB
Model UBP-10 Top View
81.54 KB
9/14/2021
81.54 KB
Name
Description
File Size
Date
Size
Model UBP Universal Bi-Polar In-Line Amplifier Datasheet
247.06 KB
9/14/2021
Test & Measurement Instrumentation Accessories Datasheet
653.02 KB
9/14/2021
Model UBP
411.7 KB
9/15/2021
UBP-10 Series Product Photo
341.14 KB
9/14/2021
Model UBP_lowres_photo
18.92 KB
9/14/2021
Model UBP-10 Front View
62.51 KB
9/14/2021
Model UBP_highres_photo
102.29 KB
9/14/2021
Model UBP-10 Bottom View
89.71 KB
9/14/2021
Model UBP-10 Top View
81.54 KB
9/14/2021
SKU
Description
alt
060-6827-01
모델 UBP-10 범용 양극 인라인 증폭기, 0Vdc ~ 10Vdc 출력 및 24Vdc ~ 32Vdc 단일 전압 공급 입력
alt
060-6827-06
모델 UBP-10 범용 양극 인라인 증폭기, 0Vdc ~ 10Vdc 출력 및 24Vdc ~ 32Vdc 단일 전압 공급 입력
SKU
Description
alt
060-6827-01
모델 UBP-10 범용 양극 인라인 증폭기, 0Vdc ~ 10Vdc 출력 및 24Vdc ~ 32Vdc 단일 전압 공급 입력
alt
060-6827-06
모델 UBP-10 범용 양극 인라인 증폭기, 0Vdc ~ 10Vdc 출력 및 24Vdc ~ 32Vdc 단일 전압 공급 입력
