도넛형 로드셀

모델 3719

볼트 및 엔진 장착 힘 센서. 소형 및 고출력. 볼트 및 너트 적용 토크에 민감하지 않음

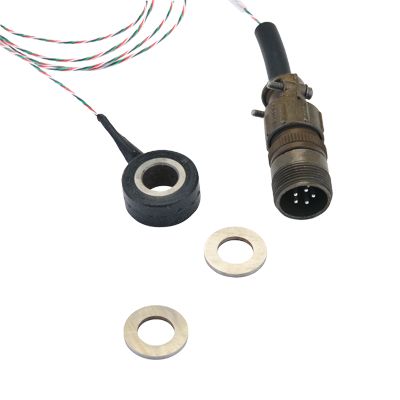

볼트 힘 센서는 본질적으로 중공 압축 스트레인 게이지 로드셀인 또다른 고유한 변환기이다. 대부분의 스트레인 게이지 표시기와 함께 사용하도록 설계되었습니다. 볼트 힘 센서는 1. 한쪽 면이 경사진 대형 경화 및 접지 플랫 와셔, 2. 센서, 3. 소형 경화 및 접지 와셔로 구성된 3피스 어셈블리입니다. 3개 조각은 다양한 용도로 조립됩니다.

대형 와셔는 힘 적용 도구에서 센서를 분리합니다. 항상 센서에서 멀리 떨어진 이 와셔의 경사진 구멍은 볼트 헤드 반경에 대한 간격을 제공합니다. 토크 렌치를 사용하면 토크 대 클램프 힘 곡선이 생성될 수 있습니다. 3719 볼트 힘 센서는 센서의 압축 하중이 패스너의 인장 하중에 의해 유도되는 패스너 시험에 사용하도록 설계됩니다. 볼트 힘 센서는 설계된 사이즈 패스너와 함께 사용해야 합니다.

기능
  • 컴팩트
  • 고출력
  • 볼트 크기 6 ~ 2in 및 최대 20mm용 표준 모델
  • 센서 및 와셔 - 카펜터 440C 스테인리스 스틸
  • 볼트 또는 너트 적용 토크에 민감하지 않음
