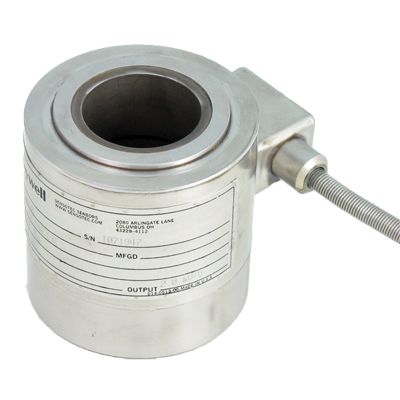

도넛형 로드셀

모델 TH

스루홀 로드셀. 15,000 lb~ 200,000lb까지의 범위 ±0.40% FS 정확도 소형 컬럼 구조. 스테인리스 스틸

Model TH 도넛형 로드셀은 부하 구조가 셀을 통과해야 하는 분야에 사용하기 위한 작고 매끄러운 관통 구멍 설계가 특징입니다. 이러한 응용 분야로는 볼트 힘 측정, 포스트 또는 레그 마운트 및 압연기 시스템이 있습니다. 최대 풀 스케일의 비선형성 ±0.25 내에서 15,000파운드에서 200,000파운드까지 하중 범위를 측정할 수 있습니다.

이 모델은 압축 응용 분야에 사용됩니다. 최적의 성능을 위해 이 로드셀은 평평하고 평행한 로드 표면 사이에 장착해야 합니다. 모델 TH 도넛형 로드셀은 고객에게 외경에 비해 큰 내경의 내부 홀을 제공하도록 설계되었습니다. 모델 TH는 작은 크기의 고용량 로드셀입니다.

기능
  • 15000 lb ~ 200000 lb 범위
  • 관통 홀 설계
  • 소형 컬럼 구조
  • mV/V 출력
  • 0.25 % 선형성
데이터시트
Name
Description
File Size
Date
Size
Model TH Thru Hole Load Cell Datasheet
application/pdf 254.28 KB
9/14/2021
254.28 KB
Test & Measurement Load Accessories Datasheet
application/pdf 525.93 KB
9/14/2021
525.93 KB
매뉴얼 및 가이드
Name
Description
File Size
Date
Size
Load Cell Range Guide
application/pdf 1.26 MB
9/14/2021
1.26 MB
테크니컬 노트
Name
Description
File Size
Date
Size
Model TH External Wiring Diagram
application/pdf 13.48 KB
9/14/2021
13.48 KB
Model TH Outline Drawing, 2 inch diameter
application/pdf 35.31 KB
9/14/2021
35.31 KB
Model TH Outline Drawing, 2.5 inch diameter
application/pdf 78.36 KB
9/14/2021
78.36 KB
Model TH Outline Drawing, 1.5 inch diameter
application/pdf 41.39 KB
9/14/2021
41.39 KB
어플리케이션 노트
Name
Description
File Size
Date
Size
Aerospace Test and Measurement Capabilities
application/pdf 1.95 MB
9/14/2021
1.95 MB
제품 사진
Name
Description
File Size
Date
Size
Model TH Product Photo
application/zip 157.67 KB
9/14/2021
157.67 KB
