슬립 링 토크 변환기

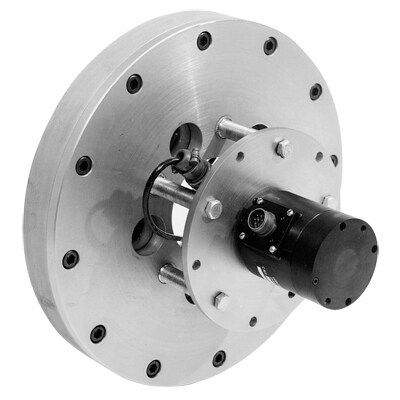

모델 1246

20K in-lb, 30K in-lb 및 36K in-lb 용량. 0.25% 비선형성 및 자기이력. 속도 센서(옵션) '원본' 토크 측정.

자동차 휠 토크 센서는 일반 휠 대신 자동차나 트럭의 브레이크 드럼이나 스핀들에 볼트로 고정되도록 설계되었습니다. 그런 다음 휠을 토크 센서에 볼트로 고정합니다. 이렇게 하면 휠이 원래 위치에서 약 1-1ø0:2in 바깥쪽으로 이동합니다. 토크 센서를 차량의 기기에 연결하기 위해 슬립 링 또는 회전 변압기 어셈블리가 제공됩니다. 센서는 보통 하나의 주어진 스터드 패턴에 대해 하나의 어댑터 플레이트와 함께 제공됩니다. 또한 일부 모델에서는 휠 속도에 비례하는 신호를 제공하는 dc 타코미터 또는 60-투스 기어 및 자기 픽업 생성기를 제공할 수 있습니다. 20K, 30K 및 36K in-lb의 표준 용량 범위, 기타 요청 시 이용 가능.

기능
  • lb-in ~ lb-in 및 lb-in, lb-in 용량
  • 0.25% 비선형성 및 자기이력
  • 속도 센서(옵션)
  • '원점' 토크 측정
  • 다양한 용량 선택 가능
  • 맞춤 구성 이용 가능
데이터시트
